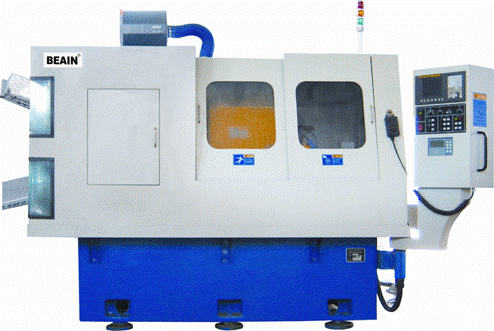

数控滚子轴承外圈滚道凸度超精研机
【主要用途】
本机床主要用于超精单、双列圆柱、圆锥滚子轴承的外圈滚道。
【主要特点】
1. 机床控制系统采用日本发那科(FANUC) 全数字(单轴或二轴)伺服控制系统, 彩色屏幕显示,“人机对话”,并具有故障自诊断功能,系统稳定可靠,调整、操作、维修方便,配有电子脉冲手轮。
2. 工件轴电机和小振荡电机采用变频调速。
3. 工件夹紧采用无心夹具和滚轮支承、端面滚轮压紧方式。
4. 油石大往复运行拖板采用伺服电机驱动,支承导轨为十字交叉滚子导轨(THK)。
5. 强制式机械手自动上、下料,工作稳定可靠,工件无磕碰伤,调整简单,通用性强。
6. 用伺服电机控制油石的大往复,可根据工件加工工艺要求设定油石的运动曲线,保持工件磨加工工序的形状。
7. 超精工件外观表面质量好,目测色泽均匀。
8. 3MZ3410CNC采用双工位粗、精超工艺,3MZ3416CNC、3MZ3420CNC、3MZ3425CNC、3MZ3435CNC和3MB3445CNC采用单工位两步法超精工艺,在加工过程中粗、精超油石自动转换。
9. 机床超精液过滤方式有磁性分离器+蜂房式虑芯过滤及磁性分离器+纸带式过滤两种方式。
10. 机床动作采用气动或者液压。
11. 机床配有集中润滑系统,定时、定量、及时润滑丝杠。
12. 机床采用铸铁床身, 二次人工时效处理,保证整机具有很高的精度保持性。
13. 机床采用全封闭防护罩,塑料喷涂工艺,外形美观、耐用。
【主要参数】
机床型号 |
工件外径 |
工件宽度 |
滚道直线性 |
总功率 |
主机重量 |
3MZ3410CNC |
30-100 mm |
10-40 mm |
滚道直线或中凸1-8微米(根据工艺要求而设定) |
12 kW |
3000 Kg |
3MZ3416CNC |
60-160 mm |
15-67 mm |
14 kW |
3000 Kg |
3MZ3420CNC |
80-200 mm |
20-70 mm |
15 kW |
3000 Kg |
3MZ3425CNC |
100-250 mm |
30-80 mm |
17 kW |
3500 Kg |
3MZ3435CNC |
190-350 mm |
40-110 mm |
18 kW |
3500 Kg |
3MB3445CNC |
180-450 mm |
30-150 mm |
20 kW |
3500 Kg |
数控滚子轴承内圈滚道凸度/挡边超精研机
【主要用途】
本机床主要用于超精单、双列圆柱、圆锥滚子轴承的内圈滚道及挡边。v
【主要特点】
1. 机床控制系统采用日本发那科(FANUC) 全数字(单轴或二轴)伺服控制系统, 彩色屏幕显示,“人机对话”,并具有故障自诊断功能,系统稳定可靠,调整、操作、维修方便,配有电子脉冲手轮。
2. 工件轴电机和小振荡电机采用变频调速。
3. 工件夹紧采用轴套定心、端面滚轮压紧方式。
4. 油石大往复运行拖板采用伺服电机驱动,支承导轨为十字交叉滚子导轨(THK)。
5. 强制式机械手自动上、下料,工作稳定可靠,工件无磕碰伤,调整简单,通用性强。
6. 用伺服电机控制油石的大往复,可根据工件加工工艺要求设定油石的运动曲线,保持工件磨加工工序的形状。
7. 超精工件外观表面质量好,目测色泽均匀。
8. 3MZ336CNC采用双工位粗、精超工艺,3MZ3310CNC、3MZ3310DCNC、3MZ3316CNC、3MZ3320CNC、3MB3330CNC和3MB3330ACNC采用单工位两步法超精工艺,在加工过程中粗、精超油石自动转换。
9. 机床超精液过滤方式有磁性分离器+蜂房式虑芯过滤及磁性分离器+纸带式过滤两种方式。
10. 机床动作采用气动或者液压。
11. 机床配有集中润滑系统,定时、定量、及时润滑丝杠。
12. 机床采用铸铁床身, 二次人工时效处理,保证整机具有很高的精度保持性。
13. 机床采用全封闭防护罩,塑料喷涂工艺,外形美观、耐用。v
【主要参数】
机床型号 |
工件内径 |
工件宽度 |
滚道直线性 |
总功率 |
主机重量 |
3MZ336CNC |
15-60 mm |
12-40 mm |
滚道直线或中凸1-8微米(根据工艺要求而设定) |
8 kW |
3000 Kg |
3MZ3310NC |
50-120 mm |
20-70 mm |
10 kW |
3000 Kg |
3MZ3310DCNC |
50-120 mm |
20-70 mm |
10 kW |
3000 Kg |
3MZ3316CNC |
80-160 mm |
30-80 mm |
12 kW |
3500 Kg |
3MZ3320CNC |
90-200 mm |
40-110 mm |
13 kW |
3500 Kg |
3MB3330CNC |
150-300 mm |
30-150 mm |
15 kW |
3800 Kg |
3MB3330ACNC |
150-300 mm |
30-300 mm |
15 kW |
4000 Kg |
