本机床用于磨削圆锥滚子无心磨导轮、圆锥和圆柱滚子超精机导辊以及相类似的外圆、螺旋轮廓。



1.      设备采用SIMENS 840D 四轴联动全数字伺服闭环控制系统。

2.      机床采用 C spline 差补方式，可修磨出任意形式的轮廓形状、螺距，可以修磨至少8mm深度的螺旋导轮。

3.      螺旋轮的滚道和挡边可以一次自动磨削完成。

4.      工件旋转拖动采用伺服电机驱动，磨削速度可调，分度、调速方便。

5.      机床采用四轴联动，工件移动进给、螺旋轮旋转、砂轮架转动、砂轮进给均在四幅系统的控制下做差补运动。当砂轮消耗后，砂轮补偿同时修正砂轮和工件外圆啮合的运动轨迹（通过编程实现，也就是砂轮的回转半径变小时通过系统修正运动曲线，实现实际运动曲线和理论运动曲线一致）。

6.      机床采用柔性设计，各种产品型号的更改，只需要修改现有的程序中的几个参数既可以完成加工。

7.      开阔的工作台面，可实现1200mm长度、外径350mm 的工件磨削。

8.      修整器采用三只单点金刚笔自动修整。差补修整砂轮外圆柱面，实现各种磨削曲线需要，如各种形式的螺旋槽、双曲线或大圆弧等形式的外圆母线。

9.      机床配有集中润滑装置，定时、定量、及时润滑丝杠。

10.      机床配有清洗冲刷装置，便于机床清理和维护。

11.      机床采用全封闭防护罩，外观美观，同时可以防止冷却液溅至机外。推拉门开阔，方便更换砂轮及上下工件。

12.      冷却水箱采用磁性分离器+纸带过滤。

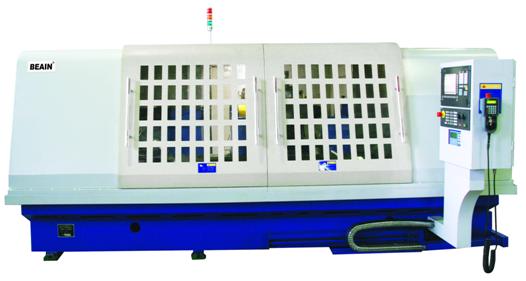

机床型号M9035CNC
